Is aonaid swashplate agus aonaid ais lúbtha araonmeaisíní loine aiseach. Úsáideann siad na codanna bunúsacha céanna: bairille sorcóir rothlach, loiní comhthreomhar leis an ais bairille, agus pláta comhla a athraíonn brú agus súchán. Is é an rud atá difriúil ná an áit a shuíonn an uillinn agus cén chuid a iompraíonn an t-ualach.
Bíonn tionchar ag an rogha amháin sin ar an luas uasta, an chasmhóimint tosaigh, an raon díláithrithe, an chaoi a láimhseálann an seafta ualaí taobh, an costas, agus an féidir aonad amháin a mhalartú le haghaidh aonad eile.
Cá suíonn an uillinn agus cad a thiomáineann cad

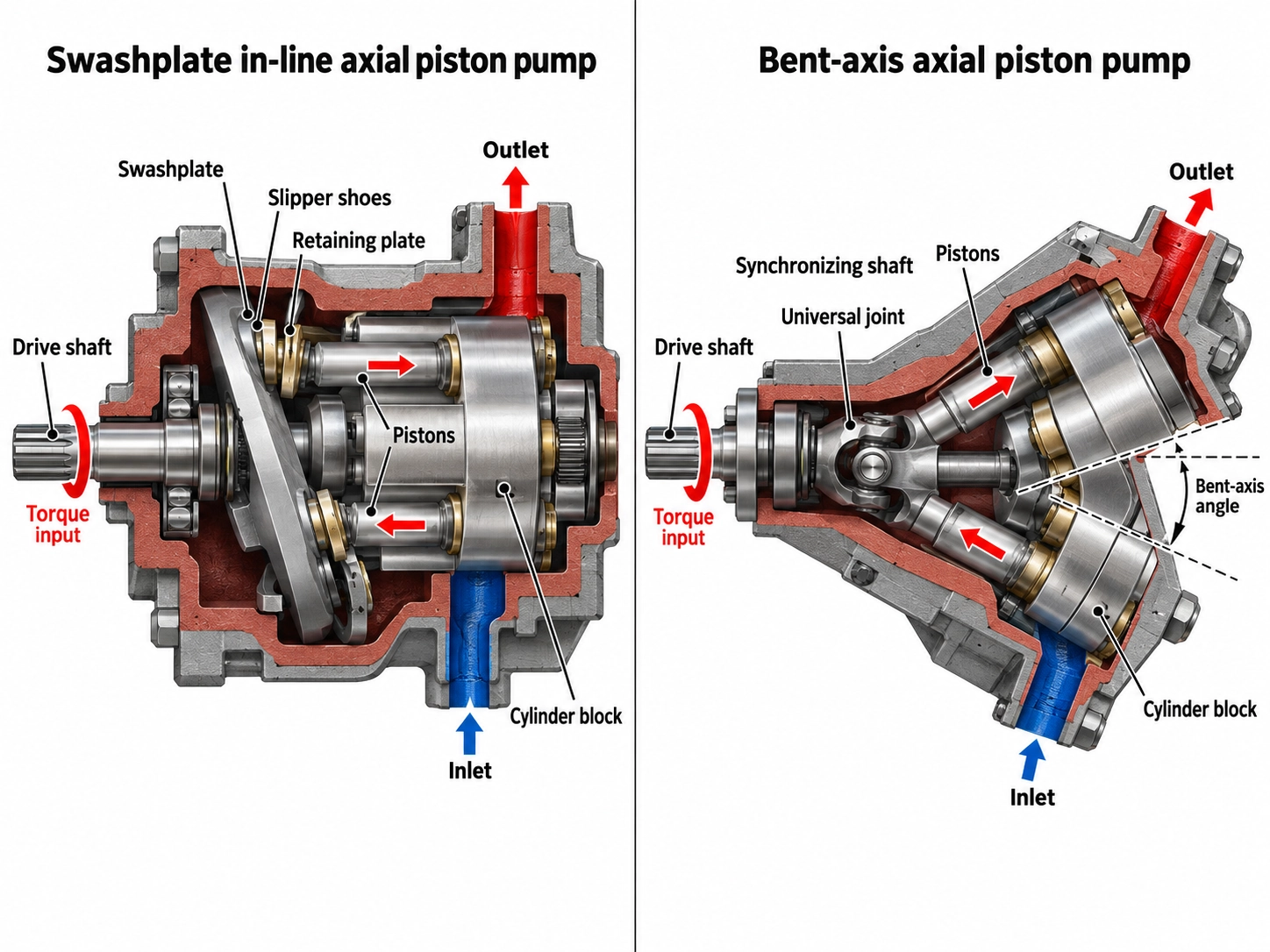

Dearadh swashplate (i-líne).
Roinneann an seafta tiomána agus an bairille sorcóra ais amháin. Téann na loiní ar slipéir i gcoinne pláta claonta. De réir mar a chasann an bairille, déanann uillinn an phláta gach stróc loine isteach agus amach. I mótar, brúnn loiní brú i gcoinne an phláta claonta, rud a fhágann go n-iompaíonn an bairille, agus ansin casann an bairille an seafta.
Déanann Hiodrálaic Gealtach treo an fhórsa mar seo a achoimriú: i mótair swashplatethiomáineann an bairille an seafta. (Hiodrálaic Gealtach)
Dearadh ais lúbtha
Tá an bairille sorcóra claonta i gcoibhneas leis an seafta. Ceanglaíonn na loiní le flange tiomána ar an seafta, agus mar sin téann fórsa loine díreach isteach sa seafta. Coinníonn eilimint sioncrónaithe ansin an bairille ag casadh leis an seafta. Is féidir leis an eilimint sin a bheith ina seafta láir, ina slata loine iad féin, nó ina gléas ama. Anseothiomáineann an seafta an bairille. (Hiodrálaic Gealtach)
Úsáideann Parker, mar shampla, fearas uainiúcháin chun an seafta agus an bairille a shioncronú ina shraith F11/F12. (Parker Hannifin, catalóg MSG30-8249/UK)
Cén fáth a bhfuil tábhacht leis an uillinn
Ardaíonn stróc loine leis an uillinn. Is gnách go mbíonn uillinn swashplate teoranta go dtí thart ar 20 céim , agus is féidir aonad ais lúbtha a lúbadh go timpeall 40 céim . (Ollmhargadh Hiodrálacha, Brendan Casey) Cuimsíonn táirgí fíor an raon sin:
<20°
Teorainn tipiciúil swashplate
~40 céim
Raon uachtair ais lúbtha
40 céim
Páirceáil F11/F12
32 céim
Danfoss H1B
- Úsáideann aonaid sheasta F11/F12 Parker uillinn 40 céim idir seafta agus bairille, a chreideann an chuideachta as aonad dlúth éadrom. (Páircéir Hannifin)
- Oibríonn mótar ais athróg lúbtha H1B Danfoss ag suas le 32 céim . (Danfoss)
Ciallaíonn stróc níos faide díláithriú níos mó ó bairille níos lú agus níos lú páirteanna rothlacha níos lú. Sin an áit a dtagann an chuid is mó de bhuntáistí aiseanna lúbtha.
Cad a léiríonn dhá aonad catalóige ag an díláithriú céanna
Is fusa comparáidí ginearálta a mheas le fíorshonraí. Cuireann an tábla thíos dhá mhótar díláithriúcháin fosaithe Bosch Rexroth de thart ar 45 cc/rev taobh le taobh, ceann amháin de gach dearadh. Tagann an dá fhigiúr ó bhileoga sonraí an mhonaróra. Ríomhtar na sraitheanna teoiriciúla mar a mhínítear faoin tábla.
| Paraiméadar | A10FM 45 (swashplate) | A2FM 45 (ais lúbtha) |
| Díláithriú Vg | 44.5 cm³/ath | 45.6 cm³/ath |
| Brú ainmniúil / uasta | 280/350 barra | 400/450 barra |
| Uasluas (bileog sonraí) | 4,000 rpm | 5,600 rpm |
| Casmhóiminte teoiriciúil ag brú ainmniúil | 198 Nm | 290 Nm |
| Sreabhadh teoiriciúil ar an luas uasta | 178 L/nóim | 255 L/nóim |
| Cumhacht hiodrálacha teoiriciúil (brú ainmniúil, luas uasta) | ≈ 83 kW | ≈ 170 kW |
| Foinse | Bosch Rexroth RE 91172 | Bosch Rexroth RE 91001 |
Conas a oibríodh amach na sraitheanna ríofa
• Casmhóiminte teoiriciúilT=Vg × Δp / (20π), in Nm, le Vg ina cm³ agus Δp sa bharra
• SreabhadhQ=Vg × n/1000, i L/nóim
• CumhachtP = Q × Δp / 600, i kW
Fágann na figiúirí seo caillteanais toirtmhéadracha agus mheicniúla amach. Ní léiríonn siad rátáil dleachta leanúnach ach oiread, toisc nach bhfuil sé i gceist aonad a bheith ag rith ar uasluas agus brú ainmniúil ag an am céanna ar feadh i bhfad.
Conas an tábla a léamh:
Ag an díláithriú céanna beagnach, déantar an t-aonad ais lúbtha a rátáil thart ar 40% níos tapúla (5,600 vs 4,000 rpm). Tagann sé seo le pointe ginearálta Casey gur féidir le mótar ais lúbtha rith i bhfad níos tapúla ná dearadh i-líne den díláithriú céanna.
Cuireann an dá bhileog sonraí na teaghlaigh i ranganna brú éagsúla. Le brú níos airde agus luas níos airde araon, láimhseálann an t-aonad ais lúbtha thart ar dhá uair an chumhacht hiodrálacha teoiriciúil in aicme díláithrithe comhchosúil.
Liostaíonn an bhileog sonraí swashplate chasmhóiminte tosaigh ag 0 rpm agus barra 280 de 170 Nm do mhéid 45. Is é 198 Nm a chasmhóiminte teoiriciúil, mar sin seachadann sé thart ar 86% ag briseadh amach. Maidir leis an méid níos lú 23, tá an cóimheas níos ísle: 75 de 105 Nm, thart ar 71%. (Bosch Rexroth RE 91172) Liostaíonn bileog sonraí A2FM “dea-éifeachtúlacht tosaigh” mar ghné ach, san eagrán a athbhreithníodh, níl aon tábla casmhóiminte deighilte ann. Cuireann Casey buntáiste as an ais lúbtha thart ar 5% thar -mhótair inlíne den díláithriú céanna.
Is dhá theaghlach táirgí iad seo ó mhonaróir amháin, ní dlí na fisice. Ritheann roinnt caidéil swashplate, mar shampla, ag brúnna níos airde ná an A10FM. Bain úsáid as an tábla chun na cineálacha difríochtaí atá le lorg a fheiceáil, ansin seiceáil na bileoga sonraí iarbhír do na haonaid atá agat.
Malairtí-a athraíonn an cinneadh
| Fachtóir | Swashplate | Ais lúbtha |
| Uillinn uasta | Go hiondúil < 20 céim | Suas go dtí thart ar 40 céim |
| Luas ag an díláithriú tugtha | Íochtarach | Níos airde |
| Casmhóiminte briste / luas íseal | Íochtarach; titeann níos faide ar mhéideanna beaga (féach an tábla thuas) | Timpeall 5% níos airde (Casey) |
| Raon díláithrithe athraitheach | Níos cúinge | Timpeall dhá uair an cóimheas stróc (Casey) |
| Ag dul go dtí náid díláithriú | Coitianta | Is féidir le roinnt samhlacha, ní léir |
| Ualach seachtrach gathacha seafta | Seiceáil bileog sonraí; teoranta go minic | Imthacaí sorcóir trom atá deartha dó |
| Trí -tiomáint le haghaidh caidéil tandem | Ar fáil go forleathan (m.sh. A10VSO) | Deimhnigh in aghaidh an mhúnla |
| Costas ceannaigh | Íochtarach | Níos airde, go minic go suntasach (Casey) |
Foinsí: tá uillinn, cóimheas stróc, chasmhóiminte briste agus costas asOllmhargadh Hiodrálacha. Clúdaítear díláithriú nialasach agus imthacaí sna pointí thíos.
Teastaíonn níos mó comhthéacs ó roinnt de na sraitheanna seo:
Deirtear go minic nach féidir ach le mótair i líne stróc go nialas, rud a theastaíonn ó roinnt tiomántán chun modhanna a rothlú saor nó a athrú. Tá foclaíocht Casey níos cúramach: ní féidir le gach mótar ais lúbtha inathraithe dul go nialas. Tairgeann Danfoss mótair athróg lúbtha ais le cumas céim nialas. (Danfoss H1B) Má tá díláithriú nialasach ag teastáil ó do thiomáint, scríobh isteach sa spec é agus deimhnigh é don mhúnla cruinn. Ná glac leis ón gcineál dearaidh.
In aonad ais lúbtha, téann fórsa loine díreach isteach sa seafta, agus mar sin iompraíonn imthacaí an tseafta ualaí troma. Tugann Casey faoi deara go bhfuil níos mó seans ann go dteipfidh ar na himthacaí seo go luath ná mar a bhíonn i-imthacaí seafta líne. Deir Mobile Hydraulic Tips gur mó an seans go n-athchuirfidh tú imthacaí ar chaidéal ais lúbtha. (Leideanna Hiodrálacha Soghluaiste)
Is iad na himthacaí sorcóir barrchaolaithe céanna sin an fáth a fhulaingíonn aonaid ais lúbtha go maith ualaí taobh amuigh. Deir Parker go gceadaíonn a imthacaí sorcóir tromshaothair ualaí suntasacha sheafta aiseach agus gathacha seachtracha. Rogha láidir é glaonna Leideanna Hiodrálacha Móibíleacha ar ais lúbtha le haghaidh caidéil atá tiomáinte ag giaranna nó ulóga. Cuireann Rexroth freisin gur féidir le treo an fhórsa gathaigh a shocrú an t-ualach imthacaí a laghdú agus saol na seirbhíse a leathnú. (Bosch Rexroth RE 91001)
Toisc go gcaithfidh an seafta bairille trom a chasadh, tá an eilimint sioncrónaithe faoi torsion timthriallach. Nascann Insane Hydraulics sosanna seice atá sioncronaithe arís agus arís eile agus tuirse ó luasghéarú géar agus luasmhoilliú go minic. (Hiodrálaic Gealtach) Déan é seo a chóireáil mar phatrún teip a fheictear sa réimse, ní mar ráta teip cainníochtaithe. Is fiú fós seiceáil ar thimthriallta dualgais le aisiompú leanúnach.
Mar a athraíonn an freagra trí fheidhmchlár
Braitheann an dearadh níos fearr ar an bpost, ní ar an dearadh féin. Seo mar a imríonn an trádáil-as thuas i gcásanna coitianta:
| Iarratas | Túsphointe | Cén fáth, agus cad a sheiceáil |
| Taisteal ciorcaid dúnta-nó tiomántáin tiomána le raon leathan luais | Mótar ais lúbtha inathraithe- | Déanann sé úsáid mhaith as a raon díláithrithe mór agus ardluais. Déanann Danfoss a H1B a shuíomh go príomha do thiomáint-chiorcad dúnta. Déanann leagan amach comónta caidéal athróg swashplate a phéireáil, mar shampla caidéal ciorcaid dúnta den chineál A4VG, le mótar ais lúbtha athróg cosúil le A6VM. Baineann cineál ciorcaid chomh mór le dearadh caidéil anseo; ár dtreoir dociorcad oscailte vs caidéil loine ciorcad dúntaclúdaíonn sé sin ar leithligh. |
| Caidéil tiomáinte ag crios, fearas nó inneall PTO le taobh-ualach ar an seafta | Caidéal ais lúbtha-fosaithe | Tá a imthacaí tógtha le haghaidh fórsa gathacha seachtrach. Mar shampla, is dearaí aiseanna claonta fosaithe iad caidéil A2FO agus A17FO Sheungchak. |
| Aonaid chumhachta tionsclaíocha, cófraí agus uirlisí meaisín | Caidéal swashplate inathraithe | Feistíonn rialuithe brú, sreafa agus cumhachta go héasca, agus ceadaíonn tiomáint caidéil tandem. Tagann an A10VSO, mar shampla, le rialuithe lena n-áirítear DR, DFR agus DFLR, agus trí -tiomáint mar rogha. Athraítear an díláithriú go simplí tríd an swashplate a chlaonadh, mar sin tá an rialú simplí agus fanann an costas níos ísle. |
| Costas-tiomáinte, measartha-luas, measartha-ciorcaid bhrú | Aonad swashplate | De ghnáth go leor feidhmíochta ar phraghas níos ísle, a luíonn an pointe costais Casey. |
| Mótair a thosaíonn faoi ualach nó ag luascadh ar luas íseal | Déan comparáid idir bileoga sonraí | Déan comparáid idir an chasmhóimint scoite, ní hamháin an díláithriú. Mar a léiríonn sonraí A10FM, is féidir le méideanna swashplate níos lú sciar suntasach de chasmhóiminte teoiriciúil a chailleadh ag 0 rpm. |
Athsholáthar: coinnigh leis an dearadh bunaidh
Nuair a theipeann ar chaidéal nó ar mhótar, is í an cheist phraiticiúil an bhfuil an t-athsholáthar ag teacht leis an mbunaidh, ní cén dearadh is fearr i gcoitinne. Ní leithéid-le haghaidh-babhtála cosúil le-an t-athrú ó ais lúbtha go swashplate, nó an droim ar ais:
Tugann an bairille claonta cruth agus fad eile d'aonad ais lúbtha. D'fhéadfadh sé nach mbeadh feirí gléasta, suíomhanna calafoirt agus láithreacha draenacha ag teacht suas.
Aonad swashplate atá feistithe nuair nach féidir aonad lúbtha aise a láimhseáil crios nó ualaí taobh giair a rátáil do na fórsaí sin.
Sa tábla thuas, déantar an t-aonad ais lúbtha a rátáil le haghaidh aicme ardluais agus ardbhrú araon. D’fhéadfaí ró-ualú a dhéanamh ar athsholáthar swashplate den díláithriú céanna.
Úsáideann aonaid athraitheacha an dá dhearadh meicníochtaí rialaithe éagsúla agus raonta díláithrithe. Athrófar freagra an mheaisín fiú má mheaitseálann méideanna na gcalafort.
Insíonn an cód múnla an dearadh duit de ghnáth. I measc na dteaghlach a sholáthraíonn Sheungchak:
Ais lúbtha
Mótair A2FM agus A6VM; Caidéil A2FO agus A17FO
Swashplate
Caidéil A10VSO, A4VSO, A11VO, A4VG agus K3V112
Le haghaidh conas na cóid sin a dhíchódú, féachconas cód samhail A2FM a léamh.
Sula n-ordaíonn tú caidéal nó mótar athsholáthair, deimhnigh:
| 1 | An iomláncód cineál agus uimhir na codaón ainmchlár. Áirítear leis seo dearadh teaghlaigh, méid, sraith agus rialú. |
| 2 | Treo an uainíochta, agus cibé an bhfuil an ciorcad oscailte nó dúnta. |
| 3 | Cineál seafta, flange, suíomhanna calafoirt, agus suíomh draein cháis. |
| 4 | Brú oibre, buaicbhrú agus luas tiománaag do thimthriall dualgais fíor, ní hamháin an t-uaschlár ainmchláir. |
| 5 | ar bithualach seafta seachtrachó mhí-ailíniú crios, fearas nó cúplála. |
| 6 | Le haghaidh mótair athraitheacha, cibé acu is gá an tiomáintdíláithriú nialasach nó gar. |
| 7 | Cineál sreabhach, teocht oibriúcháin, agus leibhéal scagacháin. |
Má tá cuid OEM á mheá agat in aghaidh aonad iarmhargadh don tsamhail chéanna,caidéal hiodrálacha bunaidh vs iarmhargadhmíníonn sé cén fhianaise tástála atá le lorg.
Roghnú idir an dá
Roghnaigh ais lúbtha nuair…
Ní mór duit ardluais, dlús ardchumhachta, raon leathan athróg, chasmhóiminte briste láidir, nó lamháltas maidir le hualaí taobh seafta, agus tá an praghas níos airde agus an cothabháil imthacaí inghlactha.
Roghnaigh swashplate nuair…
Teastaíonn rialú brú agus sreafa solúbtha uait, trí -chaidéil tandem tiomána, nó trí chumas mótair díláithrithe nialais, nó tá costas ceannaigh níos ísle níos mó ná uasluas.
Chun ceann nua a fháil, coinnigh leis an dearadh atá suiteáilte cheana féin mura bhfuil athbhreithniú déanta ag innealtóir ar an bhfeistiú, ar na hualaí agus ar na rialuithe.
Soláthraíonn Sheungchak Hiodrálacha mótair loine lúbtha-ais sna teaghlaigh A2FM (5 go 1000 cc/rev), A6VM agus AA6VM. Má tá tú ag athsholáthar mótair ais lúbtha, seol cód cineál an ainmchláir agus grianghraif den seafta, den fheire agus de na poirt tríd árLeathanach táirge mótair hiodrálacha. Is féidir lenár bhfoireann cumraíocht mheaitseála a dhearbhú sula ndéanann tú ordú.
